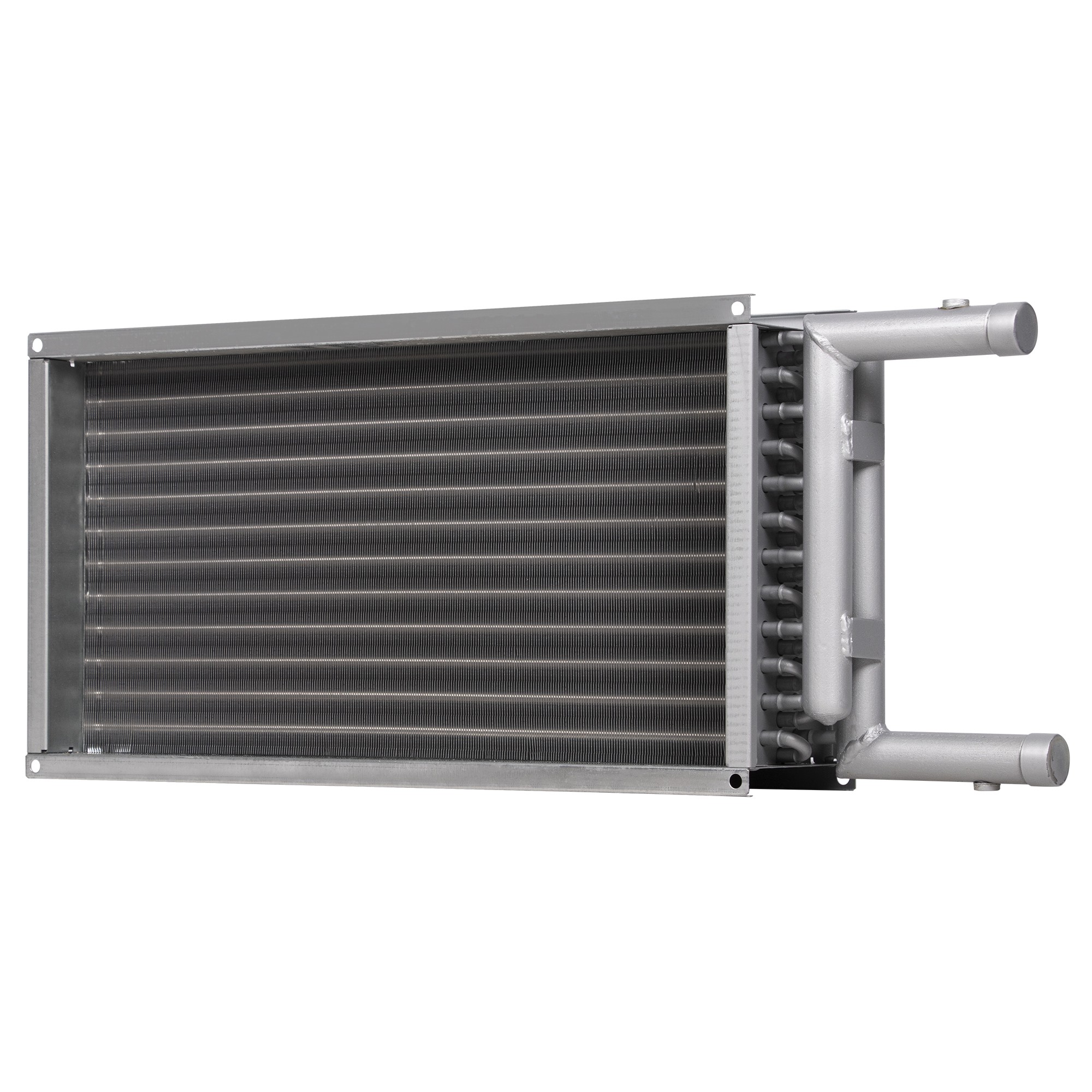

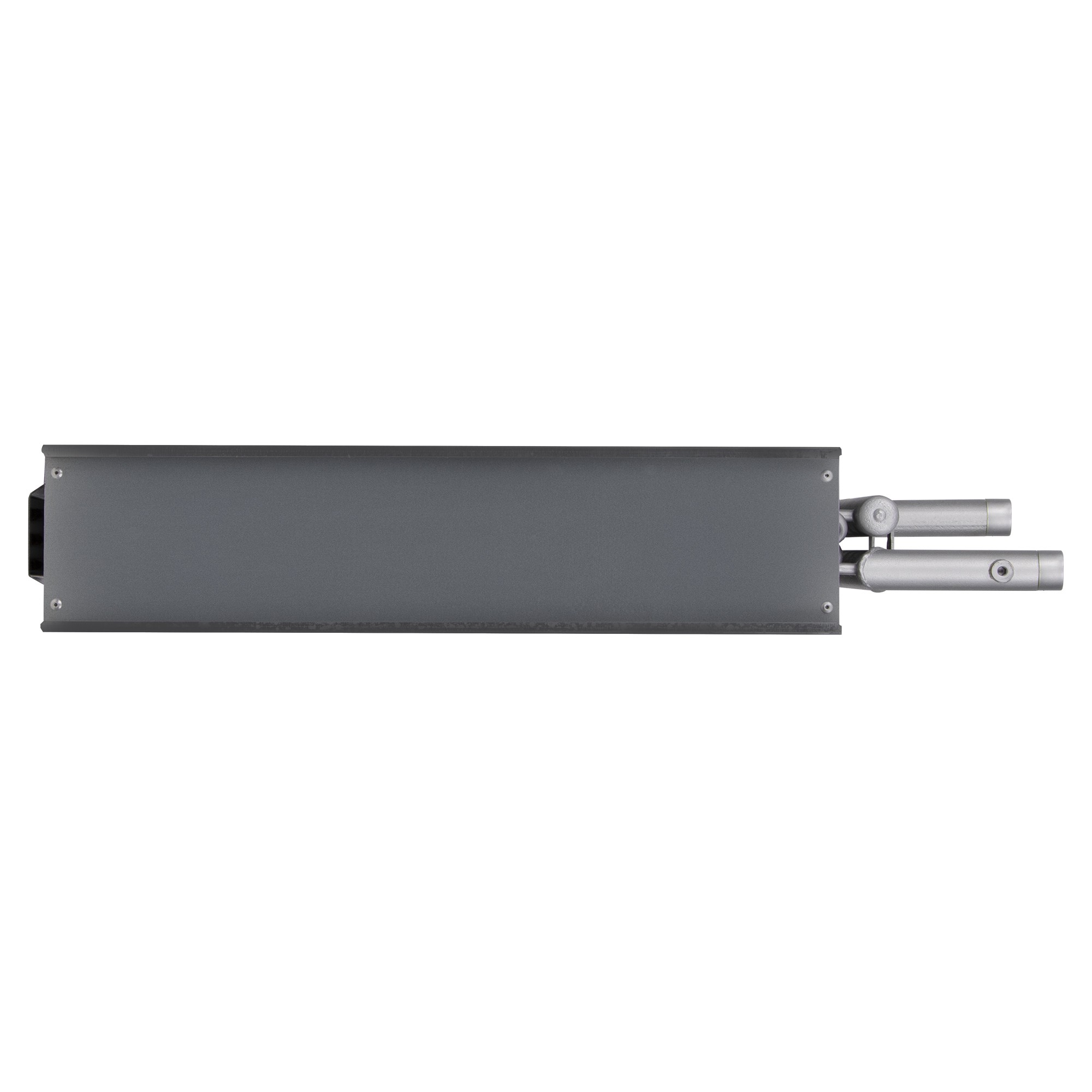

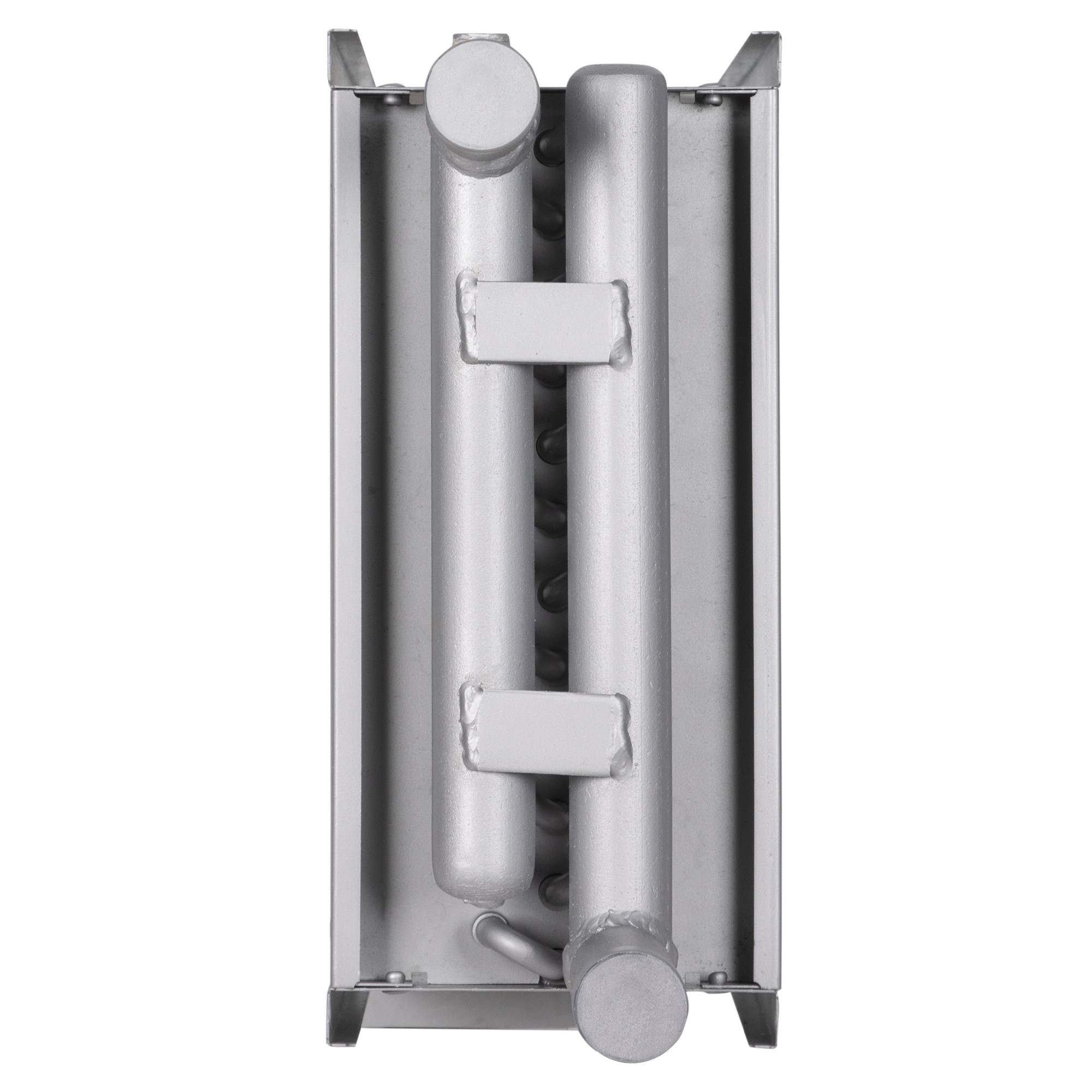

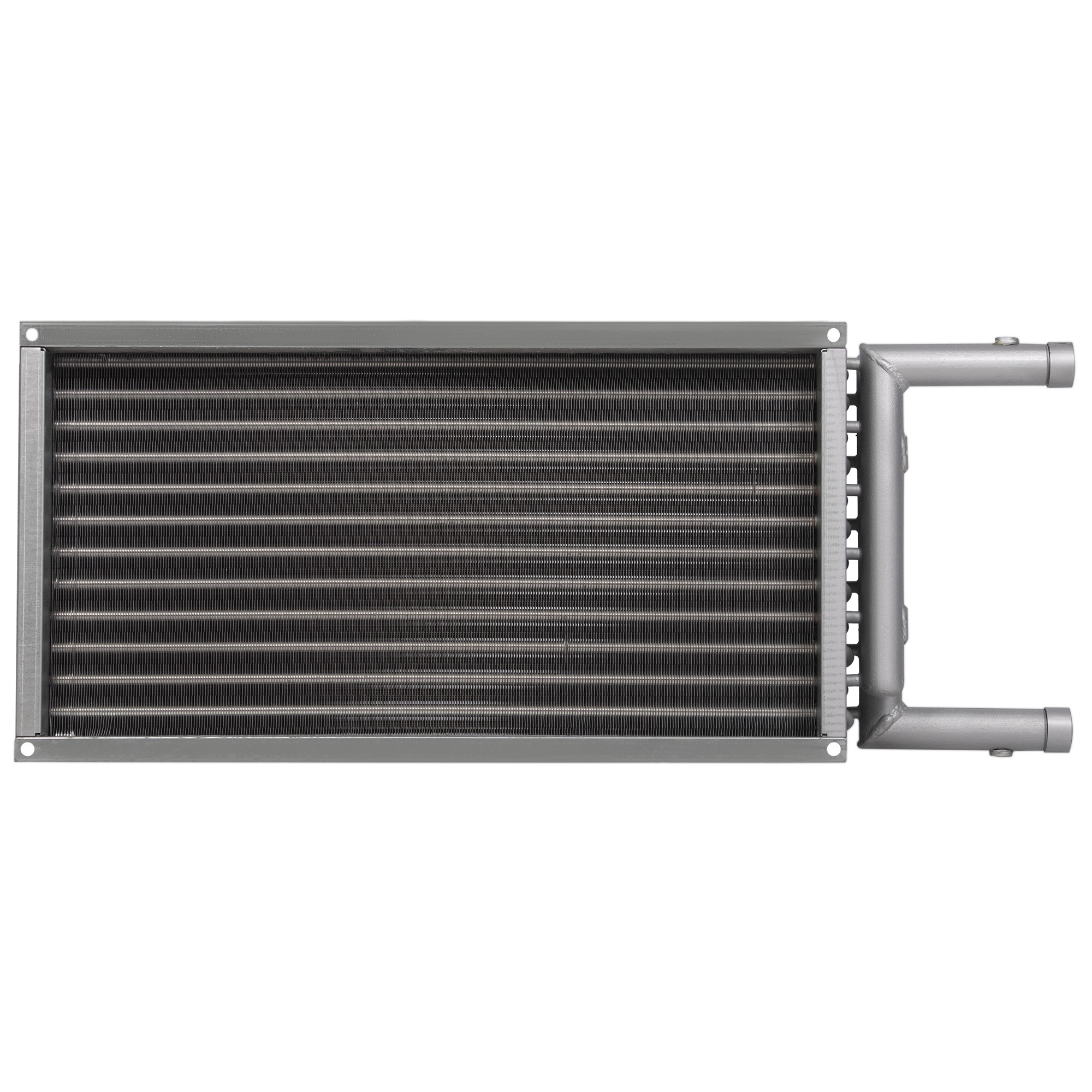

Водяной нагреватель для прямоугольных каналов SHUFT WHR 600*350-2

Описание

Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Конструкция

В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.

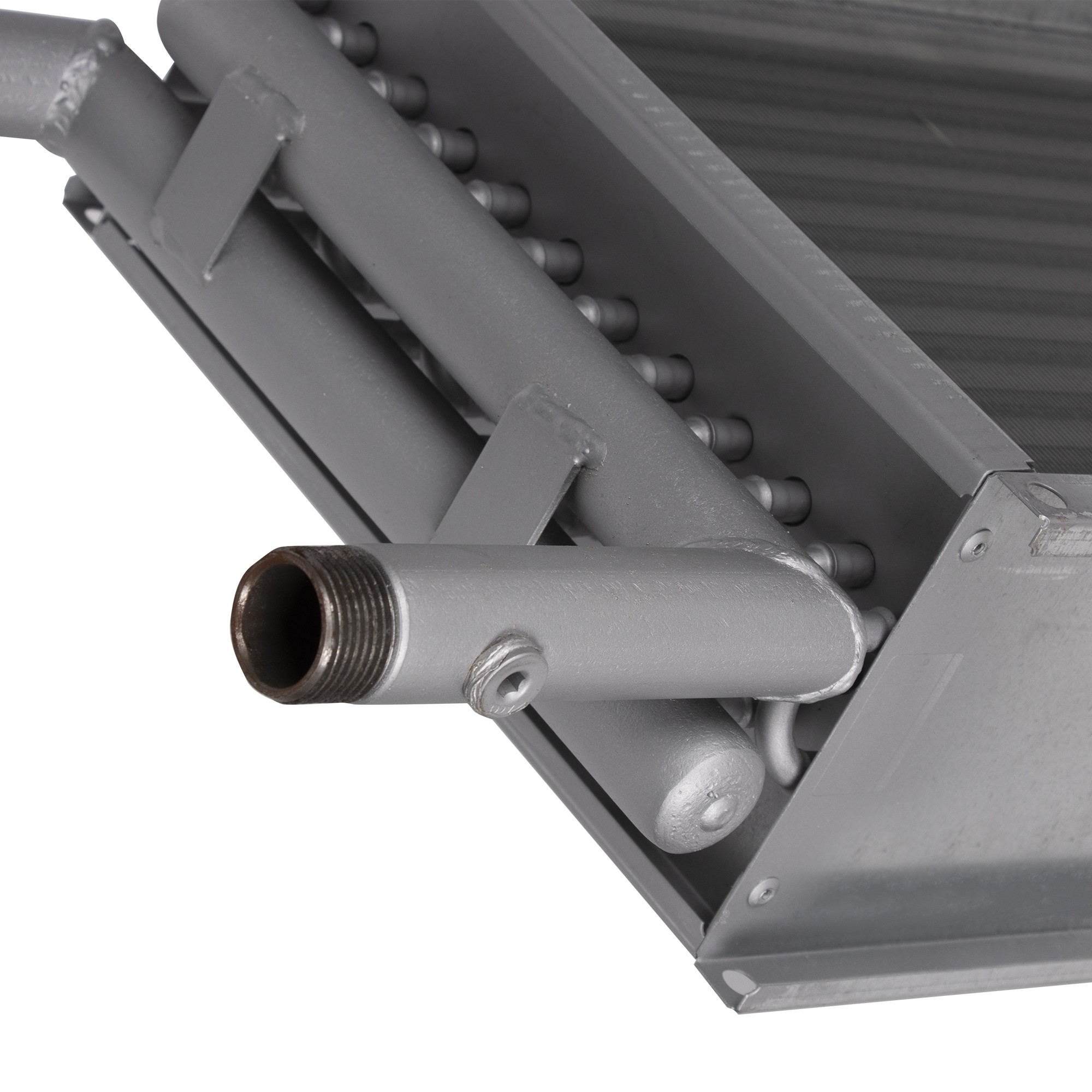

Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.

Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.

Преимущества

• Прочный корпус из оцинкованной стали.


• Шаг оребрения 2,1 мм.


• Устанавливается непосредственно в канал.


• Медно-алюминиевый теплообменник.

Сертификат:

Декларация соответствия ТР ТС.

Гарантия — 12 месяцев

Схема подключения
